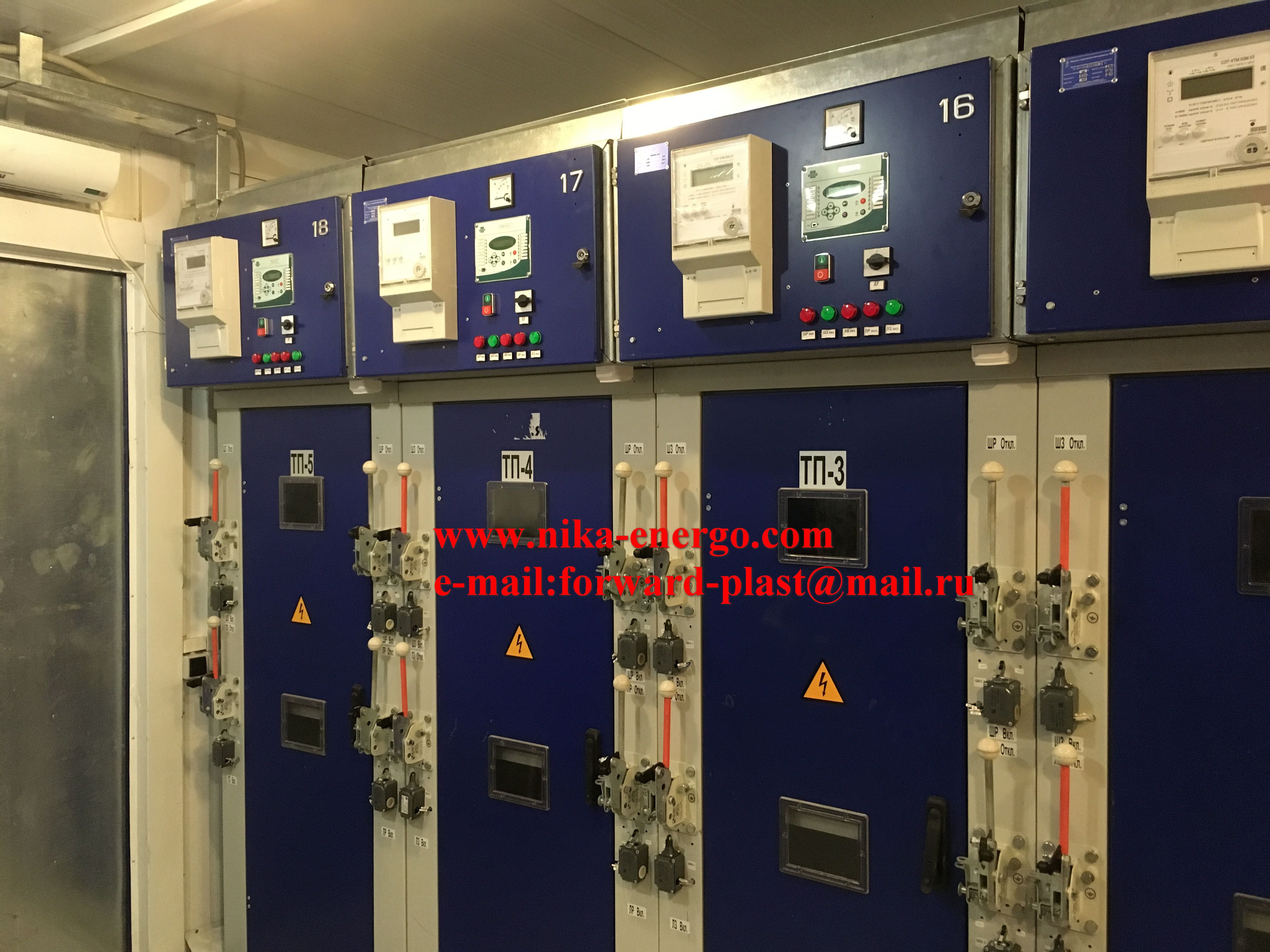

Камера одностороннего обслуживания типа КСО-Y-205 У3

Камера одностороннего обслуживания типа КСО-Y-205 (292,298).
Камеры одностороннего обслуживания серии КСО-205Y(292Y) -10(6) У3 далее КСО, предназначены для приема и распределения электрической энергии трехфазного переменного тока номинальной промышленной частоты 50 Гц,
на напряжение 10кВ. КСО применяется для комплектования трансформаторных подстанций на стороне 6(10) кВ, а также для распределительных пунктов (РП) 6(10) кВ.
Климатическое исполнение У категории размещения 3 по ГОСТ 15150.
Номинальные значения климатических факторов по ГОСТ 15150 и ГОСТ 15543.1
При этом:
- высота над уровнем моря не более 1000м;
по диапазонам температур окружающего воздуха:
а) от -5° С до +40°С – для шкафов без установки подогревателей;
б) от -25° С до +40°С – для шкафов с установкой подогревателей в релейном шкафу.
Окружающая среда невзрывоопасная, не содержащая газов, испарений, химических отложений, токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
Камеры одностороннего обслуживания КСО-Y-205(292,298) У3 соответствует требованиям ТУ-3414-04-33526527-2016. Шкафы КСО-Y-205(292,298) выполняются по типовым схемам главных цепей и по типовым заводским схемам вспомогательных цепей, разработанным на основания согласованных с заводом типовых заданий.
Состав изделия и устройство КСО-Y.
В состав изделия входят:
КСО-Y 2-ой серии представляет собой набор отдельных шкафов с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения, с запасными частями и принадлежностями. Шкафы КСО представляют собой отдельные конструктивные законченные элементы; в их состав могут входить:
- шинные мосты для связи КСО одной секции, расположенных в два ряда;
- шинные вводы от стены помещения распределительного устройства до шкафа ввода.
-Щиты управления и собственных нужд с ИБП.
КСО-Y 2-ой разделяются по степени секционирования.
Камеры КСО-Y-292,298 выполнены из трех отсеков (верхний и нижний отсек – это шинный и кабельный отсеки соответственно, средний отсек предназначен для коммутационного аппарата). Отсеки разделены перегородками из оцинкованной стали, которые позволяют осуществлять безопасное обслуживание и эксплуатацию. Конструкция каждого отсека оборудована отводящими газовыми каналами. Локализация отсеков соответствует требованиям ГОСТ 14693.
Сборные шины располагаются в верхнем отсеке шкафа. В шкафах КСО применяется горизонтальная трехфазная система сборных шин. Шины выполнены из меди (Cu) или алюминия и имеют скругленные края. Сечение шин зависит от номинального тока (при номинальном токе 630А сечение шин — 40х10 мм, R5). Крепление сборных шин осуществляется с помощью опорных изоляторов, прикрепленных к верхней стенке ячейки, и проходных изоляторов, установленных на перегородках между отсеками. Отсек шинного моста изолирован от других отсеков, что препятствует проникновению повреждений из одного шкафа в другой при возникновении внутренней электрической дуги и обеспечивает локализацию.
Коммутационный аппарат расположен на раме. Вторичные цепи располагаются в шкафу вторичной коммутации. Здесь смонтирован модуль защит, контрольно-измерительная аппаратура, а также элементы автоматики.
При определенных технических требованиях предусмотрена возможность изменения конструкции шкафа. Шкафы КСО устанавливаются на закладных основаниях или непосредственно на полу. Следует учесть, что при проектировании необходимо получить чертежи несущих рам требуемых ячеек с указанием всех размеров. Шкафы могут быть расположены в один или два параллельных ряда фасадом друг к другу. Расстояние между фасадами определяется проектной организацией. Каждый ряд, в свою очередь, может быть использован как отдельная секция или разделен на секции.
В каждом шкафу имеется защитный провод, расположенный внизу задней части шкафа, соединяемый с медной шиной заземления всего КСО, имеющей зажимы с каждой стороны для подключения внешнего заземления. По техническим требованиям зажимы могут быть выполнены внутри шкафа. От защитного провода предусмотрены ответвления к защитным зажимам аппаратов, установленных в шкафу.
Дно ячейки предназначено для ввода одно- или многожильных кабелей. Перемычки между секциями КСО, находящимися на расстоянии друг от друга, выполняются шинным коробом или кабелями. Внешние присоединения кабелей и шинных мостов зависят от конструкции объекта, в котором установлены шкафы.
В шкафу установлены следующие блокировки:
- блокировки, препятствующие включению шинного и линейного заземлителя при включенных ножах разъединителя.
- блокировки, обеспечивающие выполнение коммутационных операций;
- блокировки, обеспечивающие включение основного аппарата только при его соединении с вторичными цепями.
В шкафах могут быть применены дополнительные механические, электромагнитные и электрические блокировки, обеспечивающие высокую степень безопасности обслуживающего персонала и не допускающих его ошибочных действий. Блокировки сигнализируют появление каких-либо нарушений.
Шкафы КСО комплектуются вакуумными выключателями типа ВВУ-10, 3АН (производство SIEMENS), ВВ/ТЕL. По техническим требованиям предусмотрена возможность установки других выключателей. В шкафах могут быть установлены выключатели нагрузки и разъединители.
В КСО-Y-(292)298 применяются трансформаторы тока типа ТОЛ-10, ТПОЛ-10 и трансформаторы напряжения типа ЗНОЛ или НАМИ, НАЛИ. По техническим требованиям могут быть установлены трансформаторы тока и напряжения любого завода изготовителя. Для учета электрической энергии применяются счетчики электрической энергии.
КСО-Y-(292)298 предусматривает возможность подключения интегральной системы управления, для чего устанавливается операторская консоль с цифровыми защитами, а также узлами цифровой автоматики.
