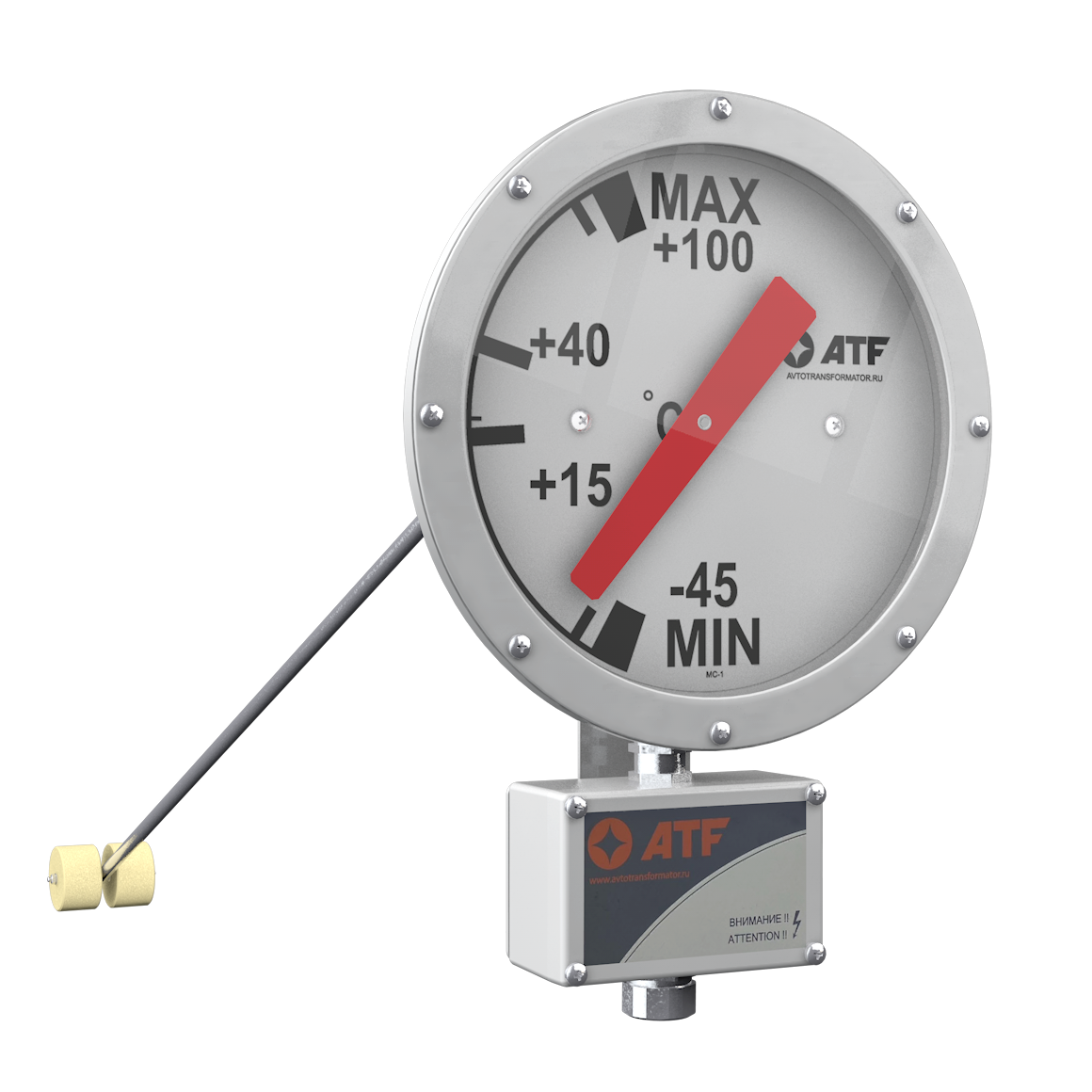

Маслоуказатели стрелочные МС1, МС2

Предназначение
Маслоуказатель предназначен:
для определения уровня жидкого диэлектрика в расширителе масляного трансформатора или иного аппарата в процессе его эксплуатации;
для установления в расширителе нормального уровня масла при заливке им трансформатора;
для выдачи электрического сигнала при минимальном и максимальном рабочих уровнях масла в расширителе.

Принцип действия
Маслоуказатель состоит из герметичного корпуса, шкалы со стрелочным механизмом, поплавка и рычажного привода. Стрелка МС2 связана с поплавком посредством рычажного привода и двух взаимодействующих магнитов. Поля магнитов взаимодействуют через герметичную стенку корпуса и перемещаются синхронно в зависимости от положения поплавка и передают вращательное движение стрелке.

Технические характеристики
Климатическое исполнение и категория размещения 1 по ГОСТ 15150-69;
Степень защиты IP56 по ГОСТ 14254-2015;
Положение маслоуказателя – вертикальное.

Маслоуказатели типа МС устанавливаются на расширителях малогабаритных, средних и больших трансформаторах класса напряжения 35-500 кВ.

Маслоуказатель серии МС1 имеет аксиальный рычажный привод.

Устанавливается в резервуар основного бака трансформатора.

Доступны две версии данных маслоуказателей:
поплавок рычага перемещается под пленочной защитой, плавая в масле;
поплавок рычага перемещается внутри пленочной защиты, без соприкосновения с маслом.
Маслоуказатель серии МС2 оснащен радиальным приводом и поплавком.

Доступные к заказу опции:
дублирующая система коммутации;
цифровой выход 4-20мА.
Маслоуказатели серии МС производятся с применением современных комплектующих и с заботой об окружающей среде.

Преимущества
Продукция сертифицирована и аттестована концерном «РОСАТОМ»;
Возможность технической настройки;
Опыт производства более 15 лет;
Массовая поточность производства дает самую выгодную стоимость;
Крепеж из нержавеющей стали;
Поплавки из вспененного полимера;
В зависимости от пожеланий заказчика возможно специсполнение: любой цвет, количество кабельных вводов, присоединительные размеры, материалы корпуса или уплотнения (резина или фторсиликон);
Гарантия 5 лет.
