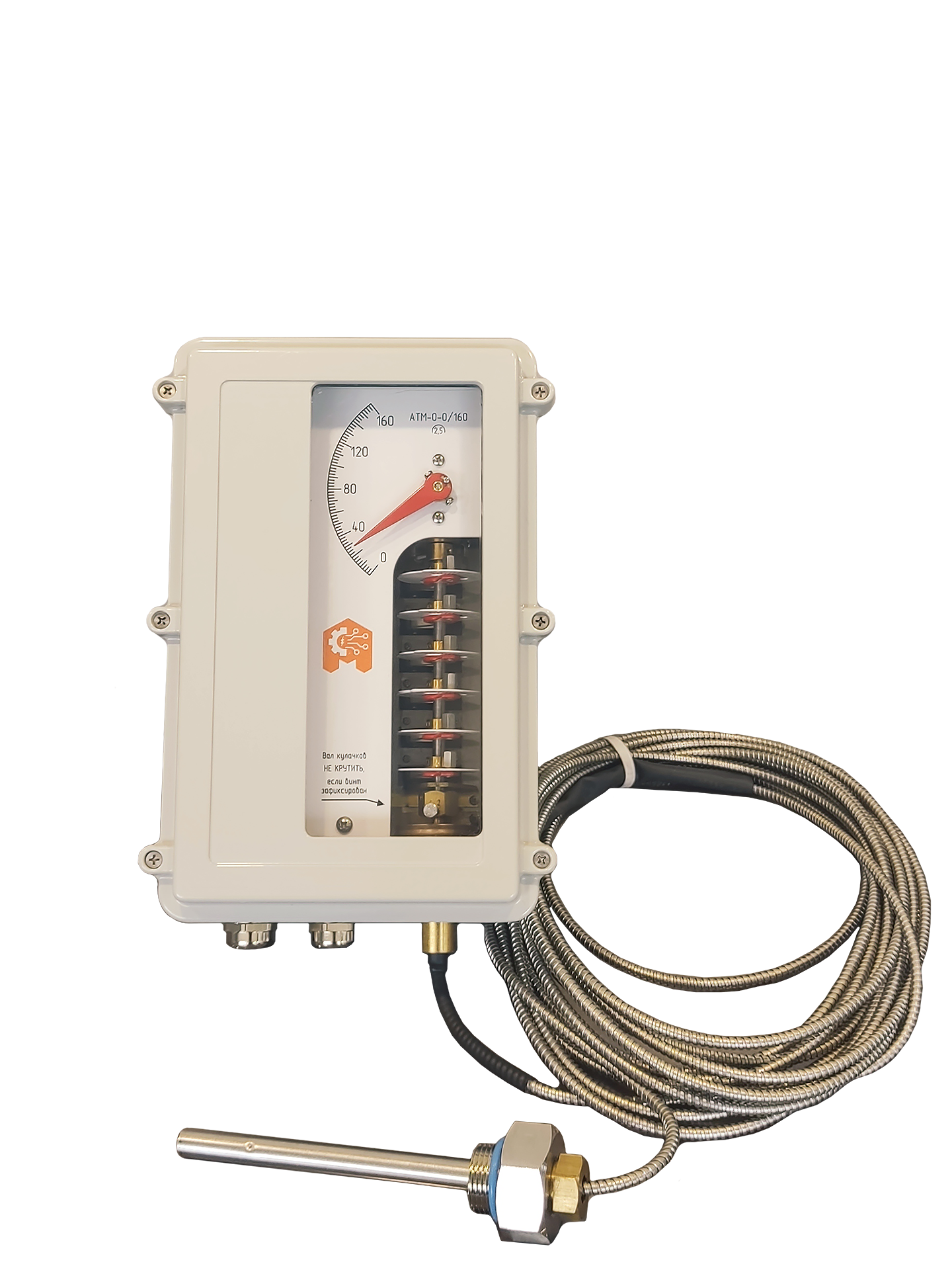

Термометр манометрический показывающий и сигнализирующий АТМ

Полностью взаимозаменяем с:
АКМ 345;
63283-16 MESSKO серии BeTech

Предназначение
Предназначен для измерения и контроля температуры масла и обмотки силовых масляных трансформаторов, для подачи сигнала при достижении заданных уставок и управления работой системы охлаждения. Конструкция термометра АТМ позволяет:
измерять температуру жидкости (трансформаторного масла) и показывать температуру наиболее нагретой точки обмоток силовых масляных трансформаторов или иного аппарата в процессе его эксплуатации;
дистанционно передавать результат измерений температуры за счет преобразования состояния (положения спирали трубки Бурдона) в ток аналогового выхода. Другими словами, преобразует значение измеряемой температуры в сигнал 4-20 мА для использования с дистанционными индикаторами или для подключения к системе SCADA;
независимо друг от друга задавать значение срабатывания (регулировать уставки) концевых выключателей (сухих контактов);
эксплуатировать его в климатических условиях Т, УХЛ.

Принцип действия
Работа термометра манометрического основана на зависимости температуры от давления термометрического вещества. Под воздействием температуры измеряемой рабочей среды (трансформаторного масла, обмотки) изменяется давление внутри герметично замкнутой манометрической системы.

Манометрическая система представляет собой термочувствительный баллон (термобаллон), капиллярную трубку и трубку Бурдона. Термобаллон, который выполняет роль датчика температуры, монтируется на верхней части трансформатора или наверху боковой стенки бака трансформаторов.

Для избегания попадания влаги в трансформаторное масло, при необходимости замены или модернизации термометра, термобаллон устанавливается в гильзу (карман).

Под воздействием температуры масла на термобаллон изменяется давление внутри манометрической системы, происходит растяжение трубки Бурдона.

Технические характеристики
– Диапазон измерения температур: 0/160 °С
– Длина капиллярной трубки: 10 м
– Возможное количество сигнализаторов: 2, 4, 6
– Степень защиты: IP54, IP56, IP66, IP67
